Thermoplastschrauben direkt in 3D-gedruckte Teile schrauben

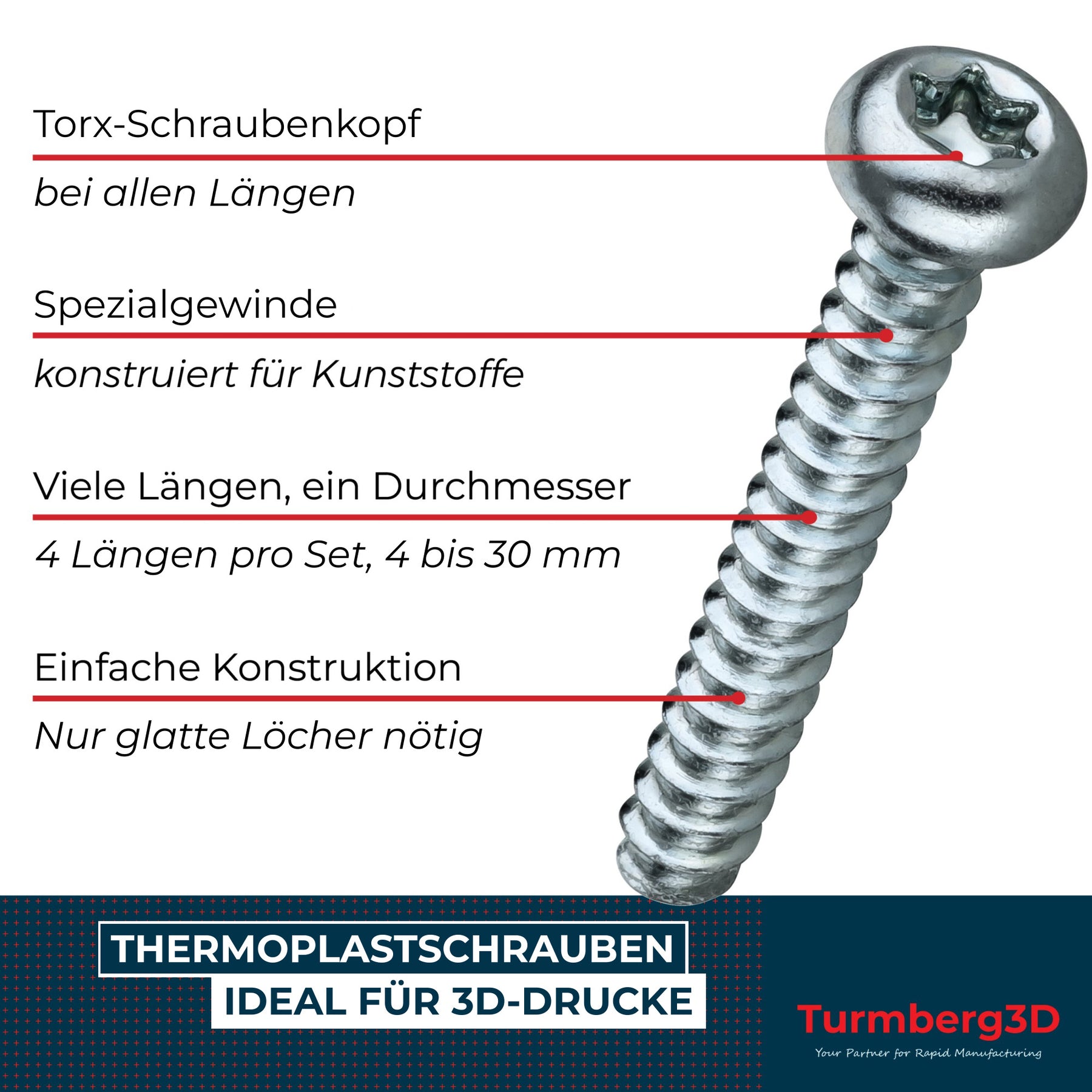

Mit diesen Schrauben verbindest du 3D-gedruckte Teile ohne Gewindeeinsatz und ohne Mutter. Das Spezialgewinde für Kunststoffe furcht sich beim Eindrehen selbst ein Gewinde in ein glattes Loch. In deinem Modell brauchst du nur zwei einfache Löcher, ein Gewinde musst du nicht konstruieren.

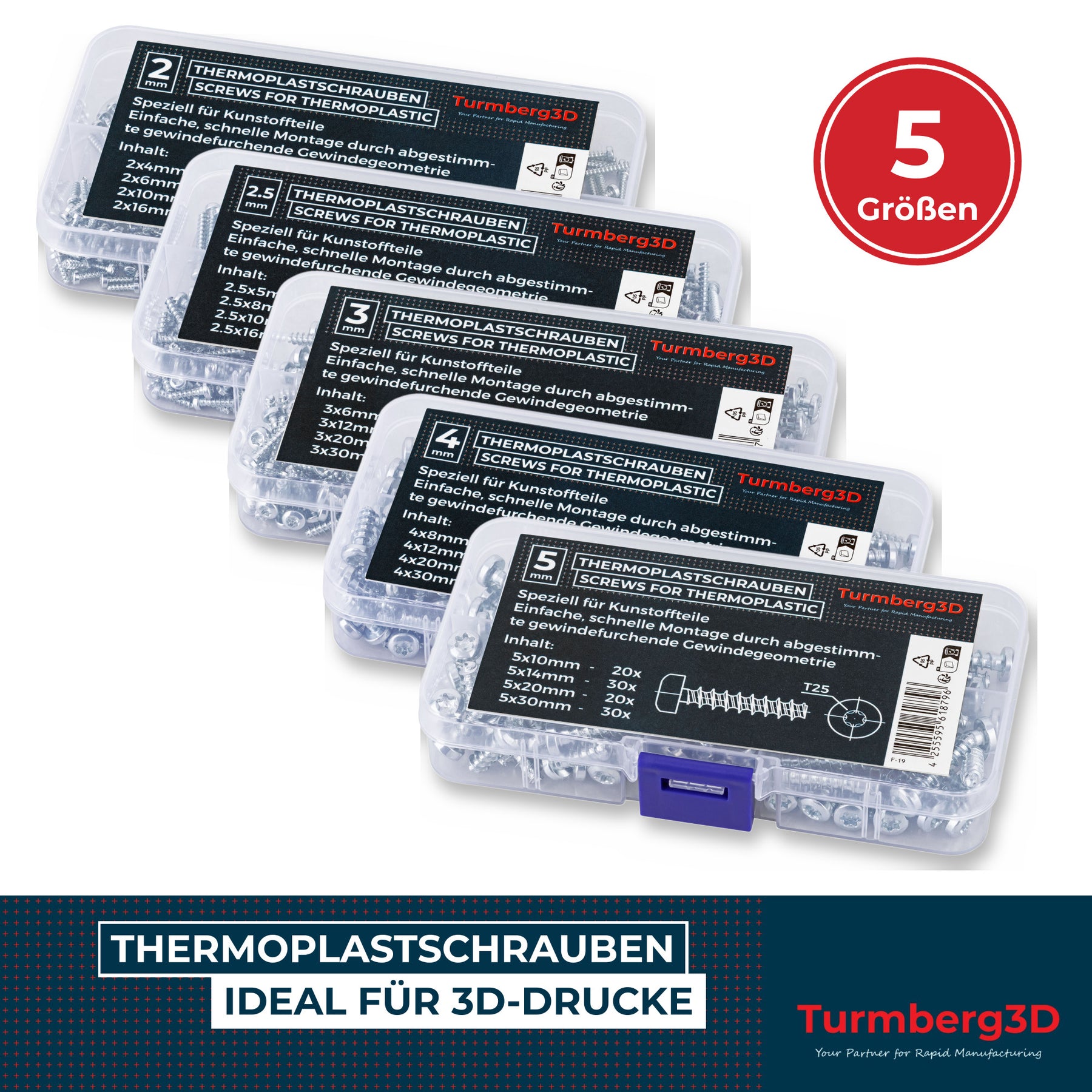

Das Set
- Fünf Größen von 2 bis 5 mm, jeweils mit vier Längen
- Alle Längen eines Sets passen in dasselbe Kernloch
- Torx-Antrieb (TX) bei allen Längen
- Geeignet für PLA, PETG, ABS, ASA und ähnliche Thermoplaste

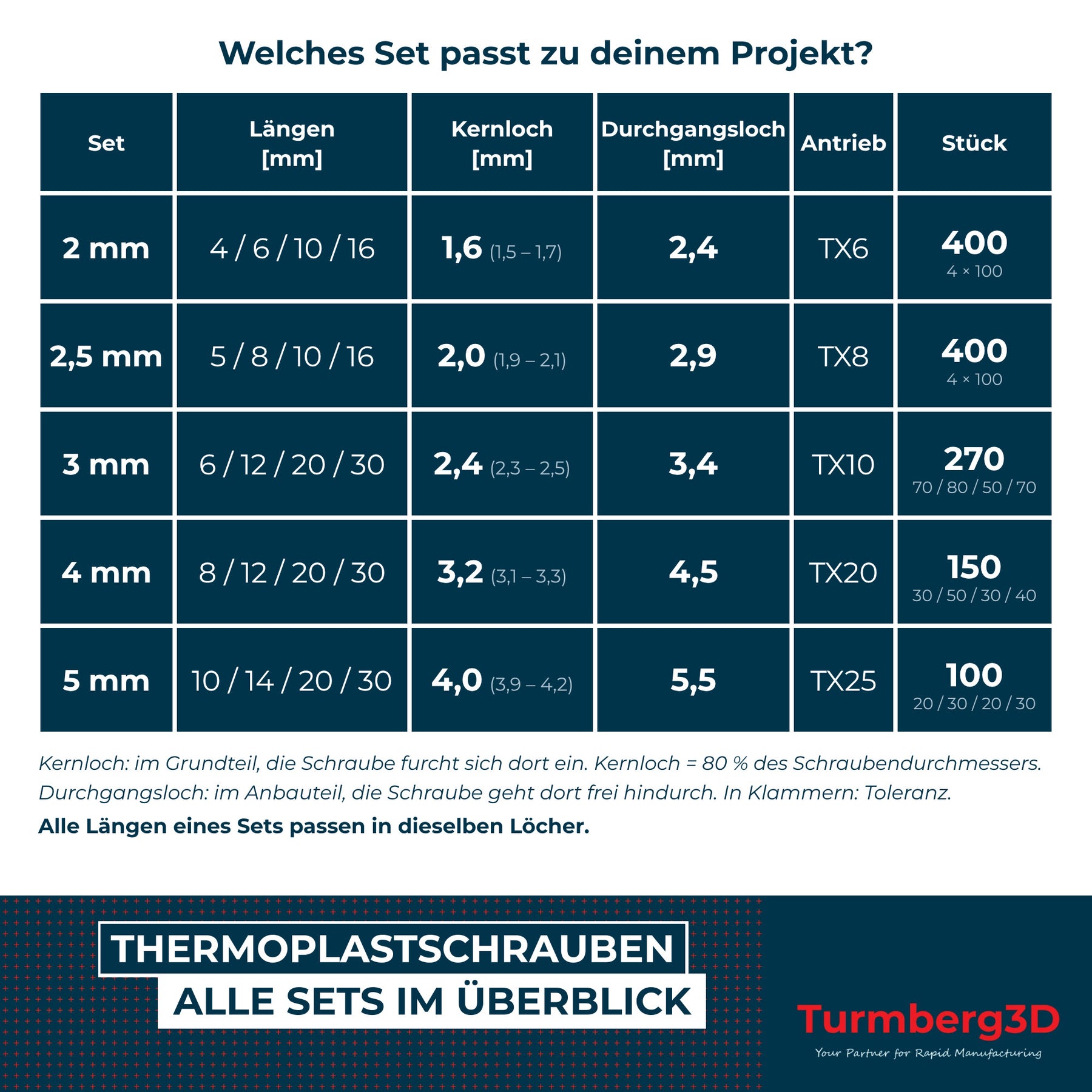

Sets und Lochmaße im Überblick
| Set |
Längen |
Kernloch (Grundteil) |
Durchgangsloch (Anbauteil) |
Antrieb |
Stückzahl |

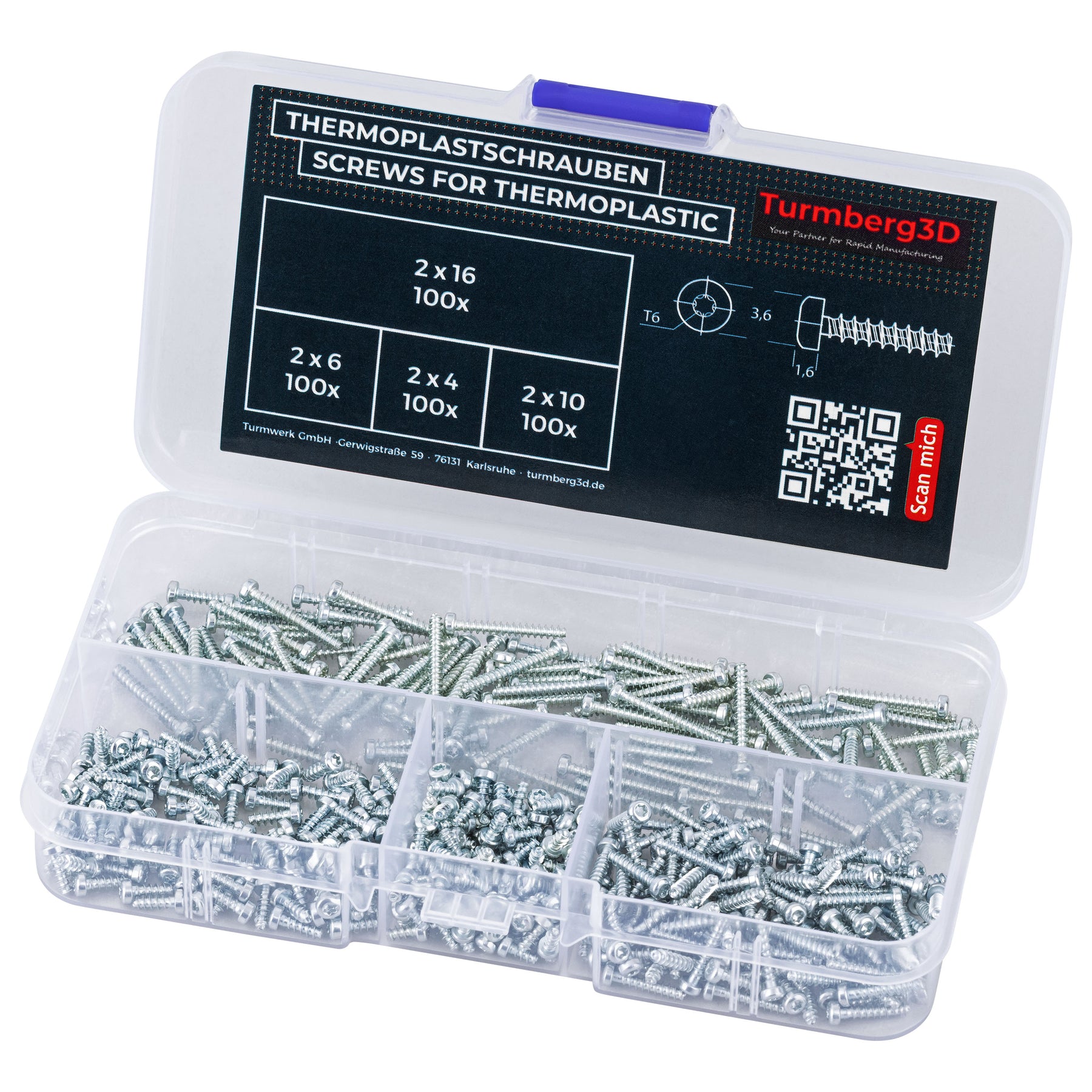

| 2 mm |
4 / 6 / 10 / 16 mm |
1,6 mm |
2,4 mm |
TX6 |
400 (4 × 100) |

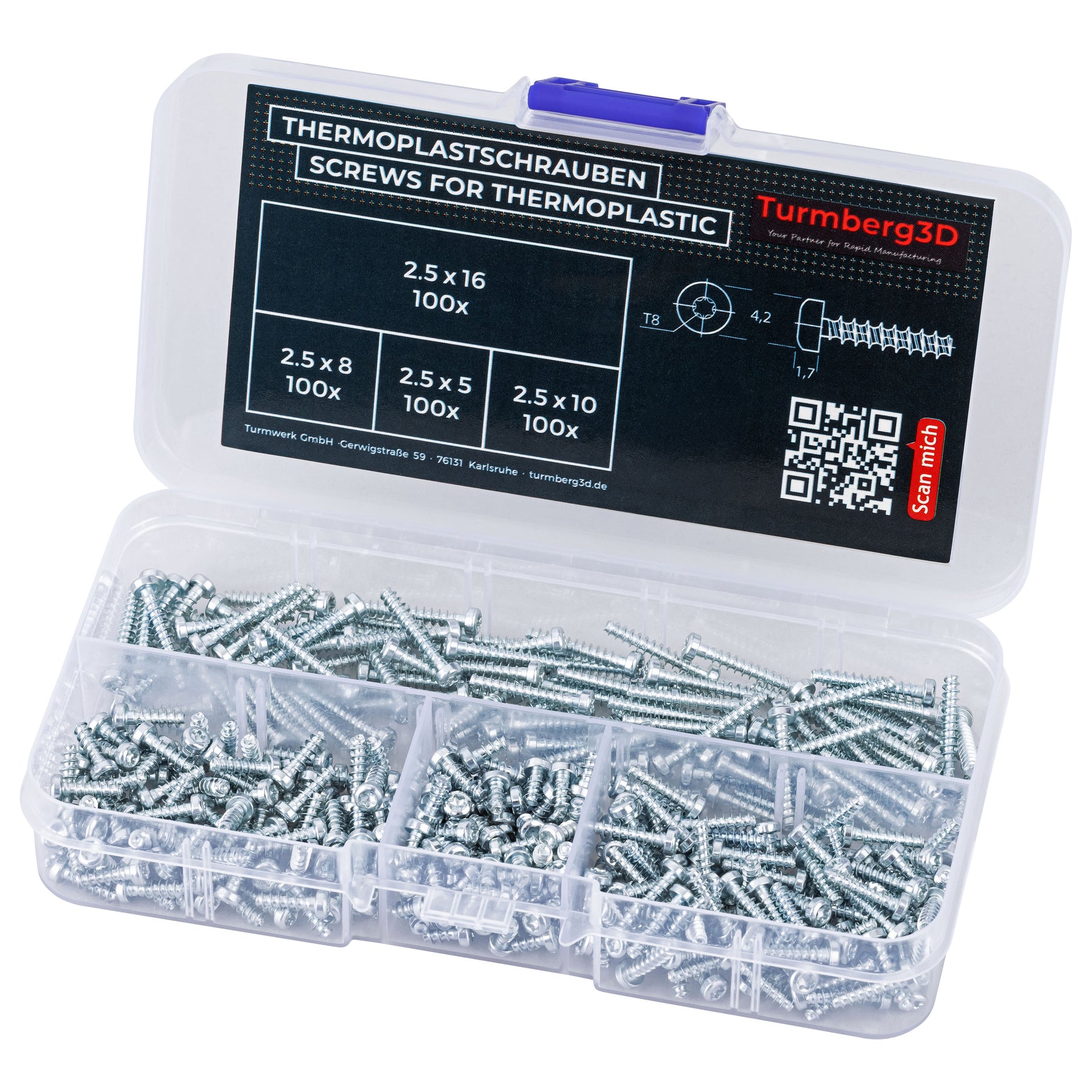

| 2,5 mm |
5 / 8 / 10 / 16 mm |
2,0 mm |
2,9 mm |
TX8 |
400 (4 × 100) |

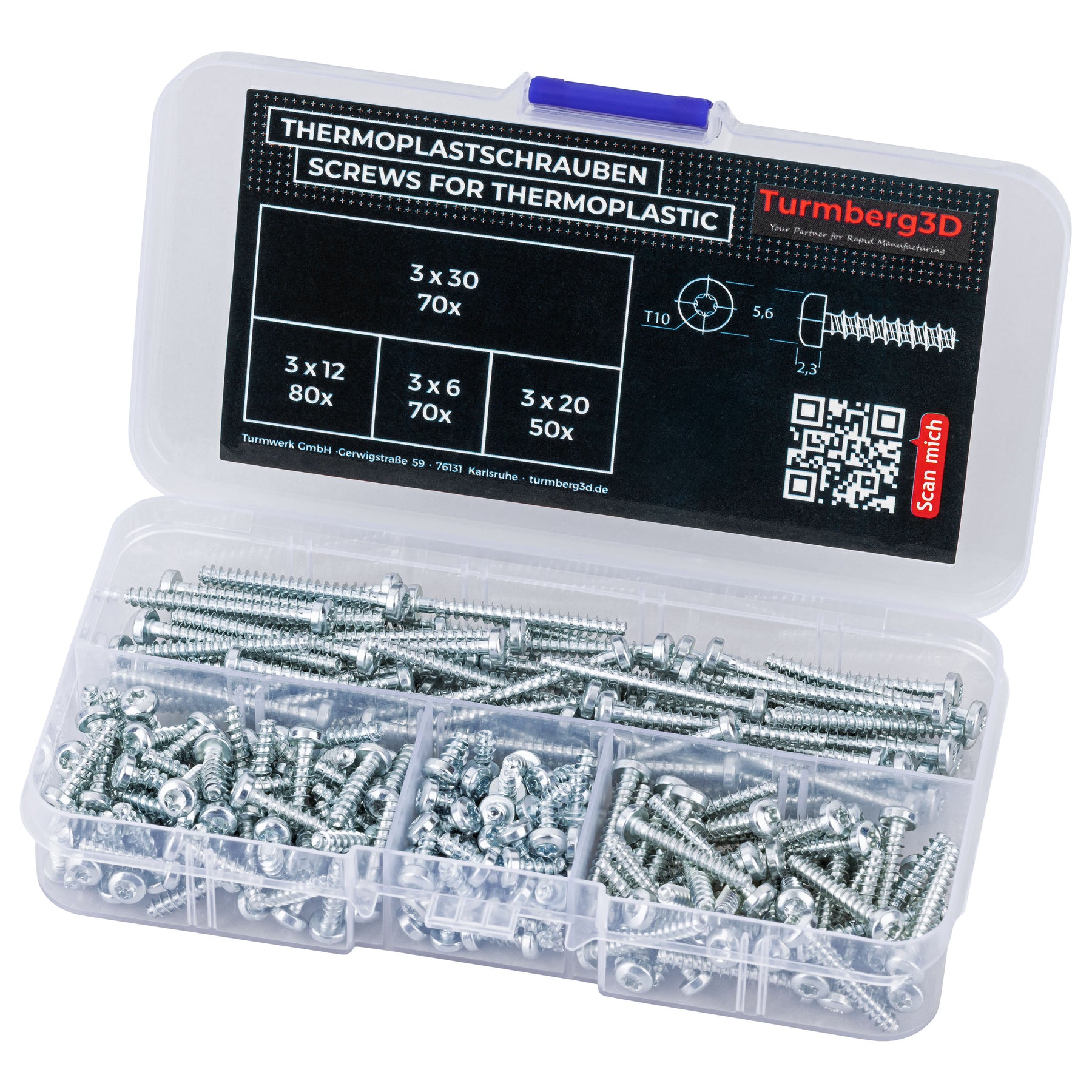

| 3 mm |
6 / 12 / 20 / 30 mm |
2,4 mm |
3,4 mm |
TX10 |
270 (70 / 80 / 50 / 70) |

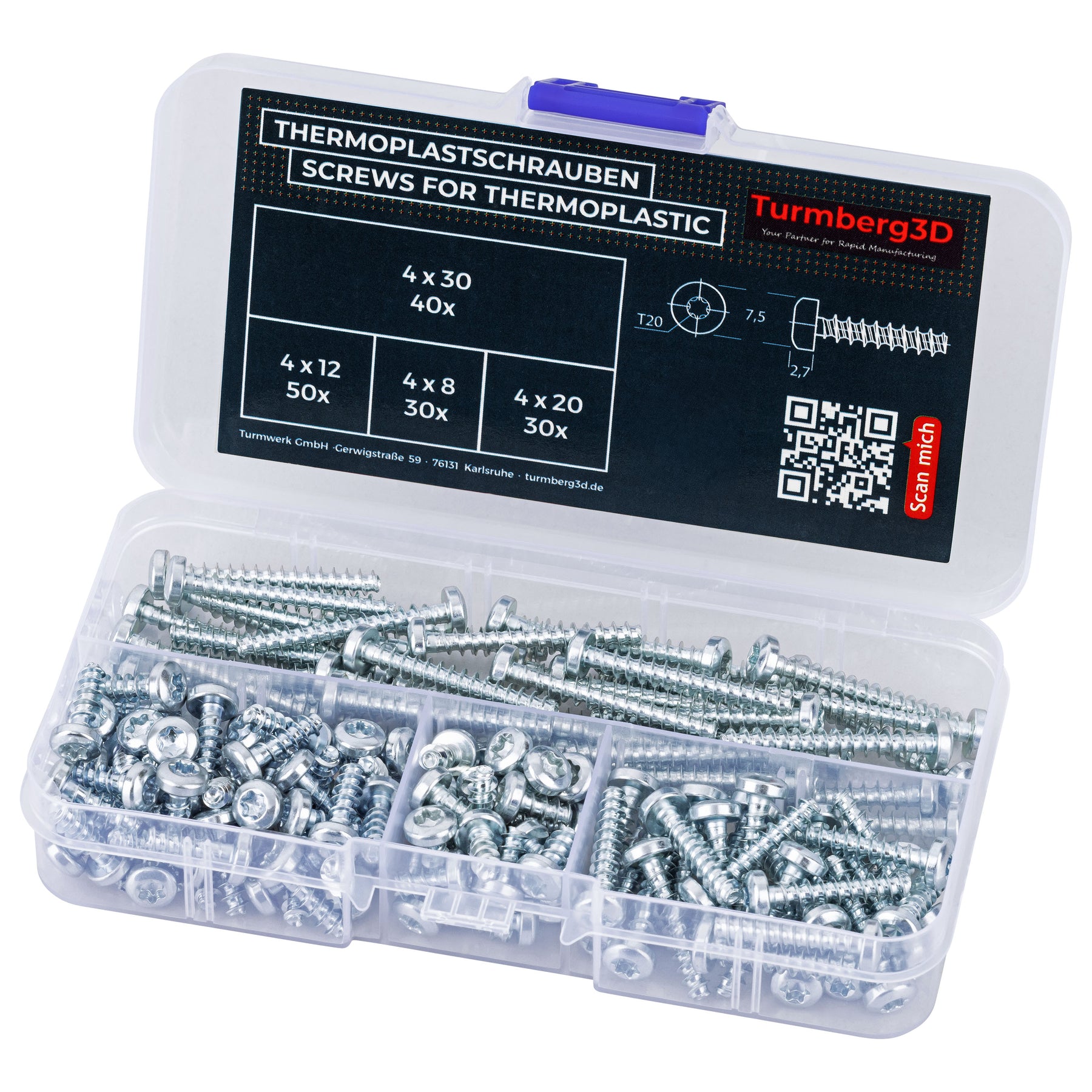

| 4 mm |
8 / 12 / 20 / 30 mm |
3,2 mm |
4,5 mm |
TX20 |
150 (30 / 50 / 30 / 40) |

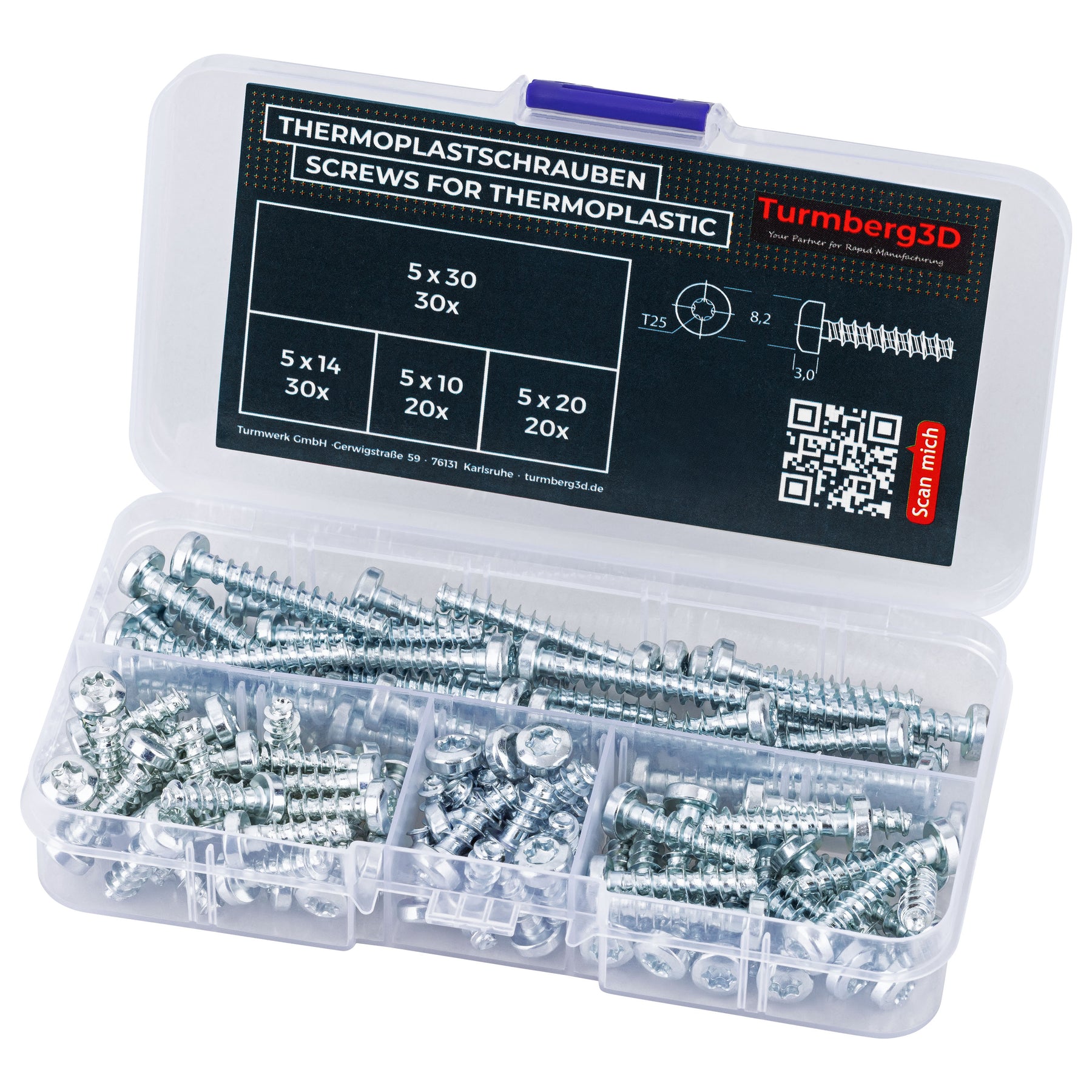

| 5 mm |
10 / 14 / 20 / 30 mm |
4,0 mm |
5,5 mm |
TX25 |
100 (20 / 30 / 20 / 30) |

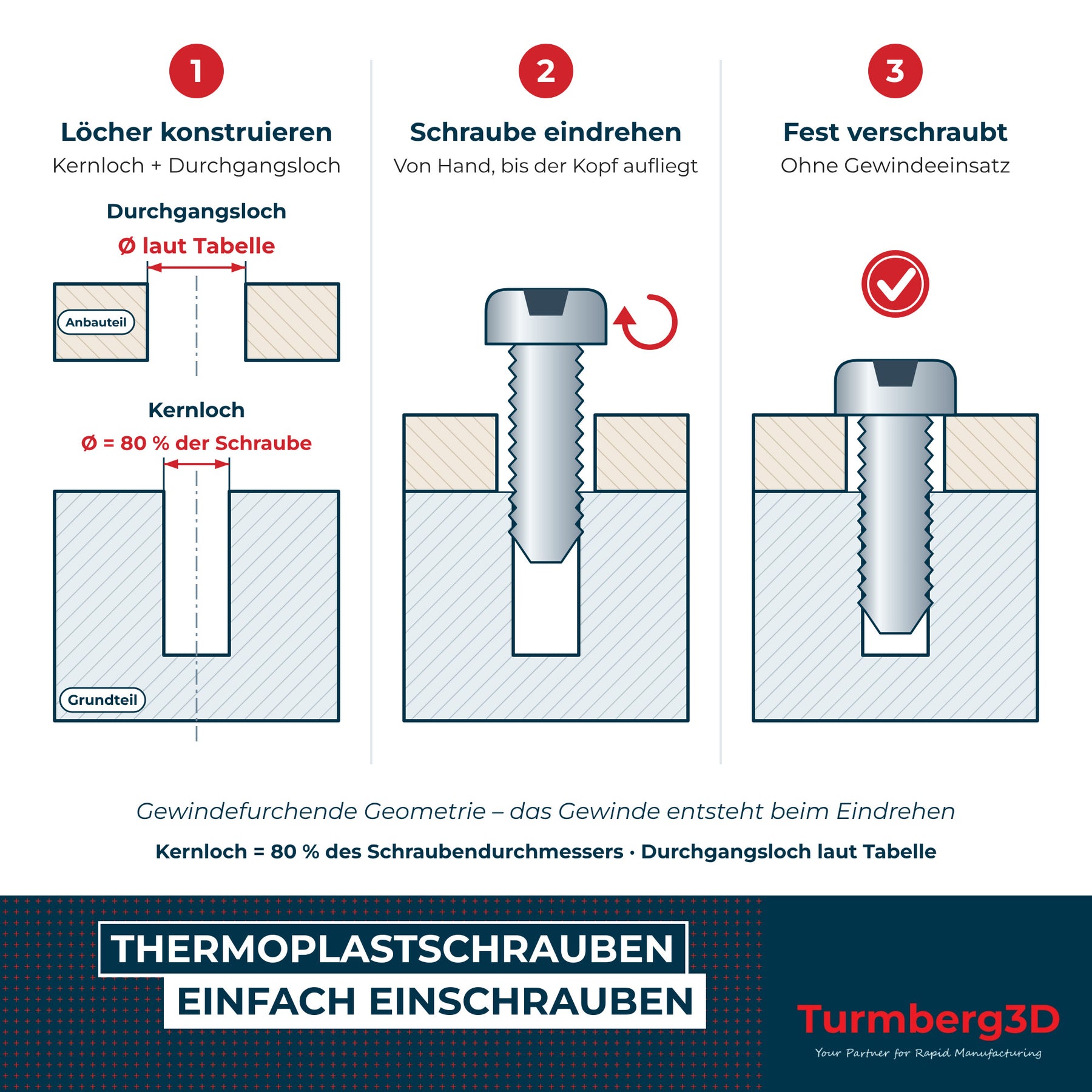

Kernloch und Durchgangsloch
Das Kernloch kommt in das Teil, in das die Schraube sich einfurcht (Grundteil). Es misst 80 % des Schraubendurchmessers, die übliche Auslegung für Thermoplastschrauben. Das Durchgangsloch kommt in das Teil, das angeschraubt wird (Anbauteil). Die Schraube geht dort frei durch und zieht das Teil fest. Als Einschraubtiefe im Grundteil gilt etwa das Doppelte des Schraubendurchmessers. Die kürzeste Schraube jedes Sets liegt genau bei diesem Wert. Plane rund um das Kernloch mindestens 1 mm Wandstärke ein.

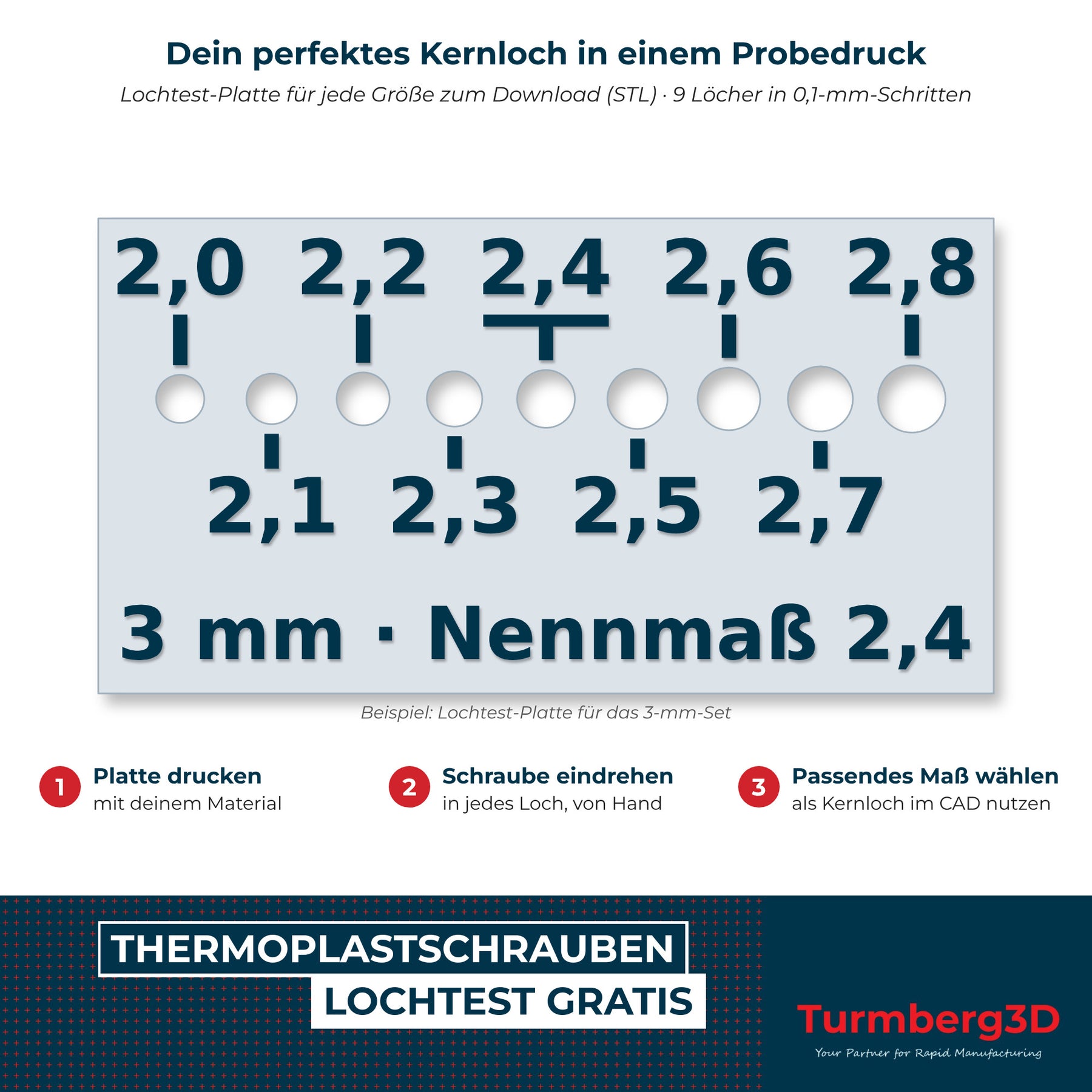

Das perfekte Kernloch für deinen Drucker finden
Jeder Drucker und jedes Filament bringt ein leicht anderes Lochmaß hervor. Mit unserer Lochtest-Platte findest du dein Maß schon beim ersten Probedruck: neun Löcher in 0,1-mm-Schritten rund um das Kernloch, du wählst das, in dem die Schraube sauber greift. Danach sitzt jedes weitere Teil auf Anhieb. Lochtest-Platten zum Download (STL): 2 mm · 2,5 mm · 3 mm · 4 mm · 5 mm
Datenblatt als PDF herunterladen
So geht's
- Kernloch im Grundteil und Durchgangsloch im Anbauteil konstruieren, Wandstärke mindestens 1 mm
- Lochtest für deine Größe drucken und das beste Maß wählen
- Teile drucken und Schraube von Hand eindrehen
- Aufhören, sobald der Kopf aufliegt und der Widerstand spürbar steigt
Warum nicht einfach Holz- oder Blechschrauben?
Konische Schrauben drücken das Material beim Eindrehen auseinander und halten in Kunststoff schlecht. Ein Gewinde, das für Thermoplaste gemacht ist, sitzt fester und schont das Bauteil.
Gut zu wissen

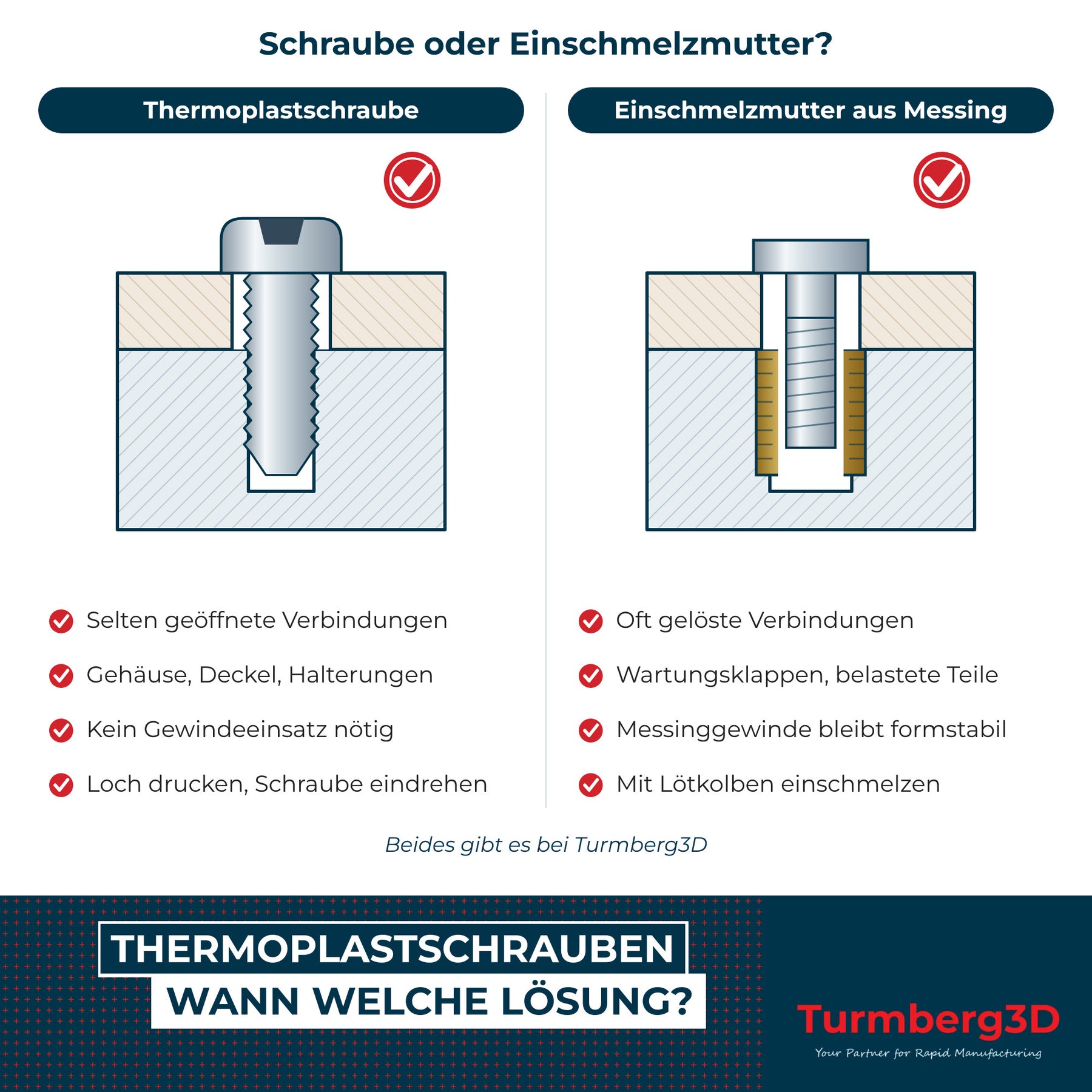

Ein pauschaler Drehmomentwert ist nicht sinnvoll, weil er von Material, Füllung und Druckausrichtung abhängt. Für Verbindungen, die oft gelöst werden, sind Einschmelzmuttern aus Messing die bessere Wahl, denn ein Gewinde im Kunststoff nutzt sich beim Wiedereindrehen ab.
Häufige Fragen
Welches Set brauche ich?
Das, dessen Durchmesser zu deinem Bauteil und deiner Belastung passt. Die Größe wählst du in der Variantenauswahl.
Was ist der Unterschied zwischen Kern- und Durchgangsloch?
Das Kernloch ist das enge Loch, in das die Schraube sich einfurcht. Das Durchgangsloch ist das weitere Loch im anzuschraubenden Teil.
Kann ich die Schrauben mehrfach lösen?
Ein paar Mal ja. Bei häufigem Lösen sind Einschmelzmuttern besser.
